新闻来源：固废利用与低碳研究中心，https://www.gfyj.com.cn/page204?article_id=360

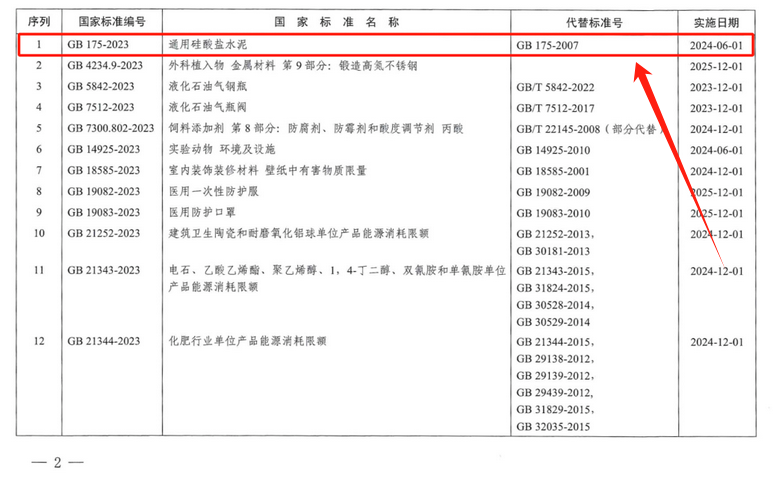

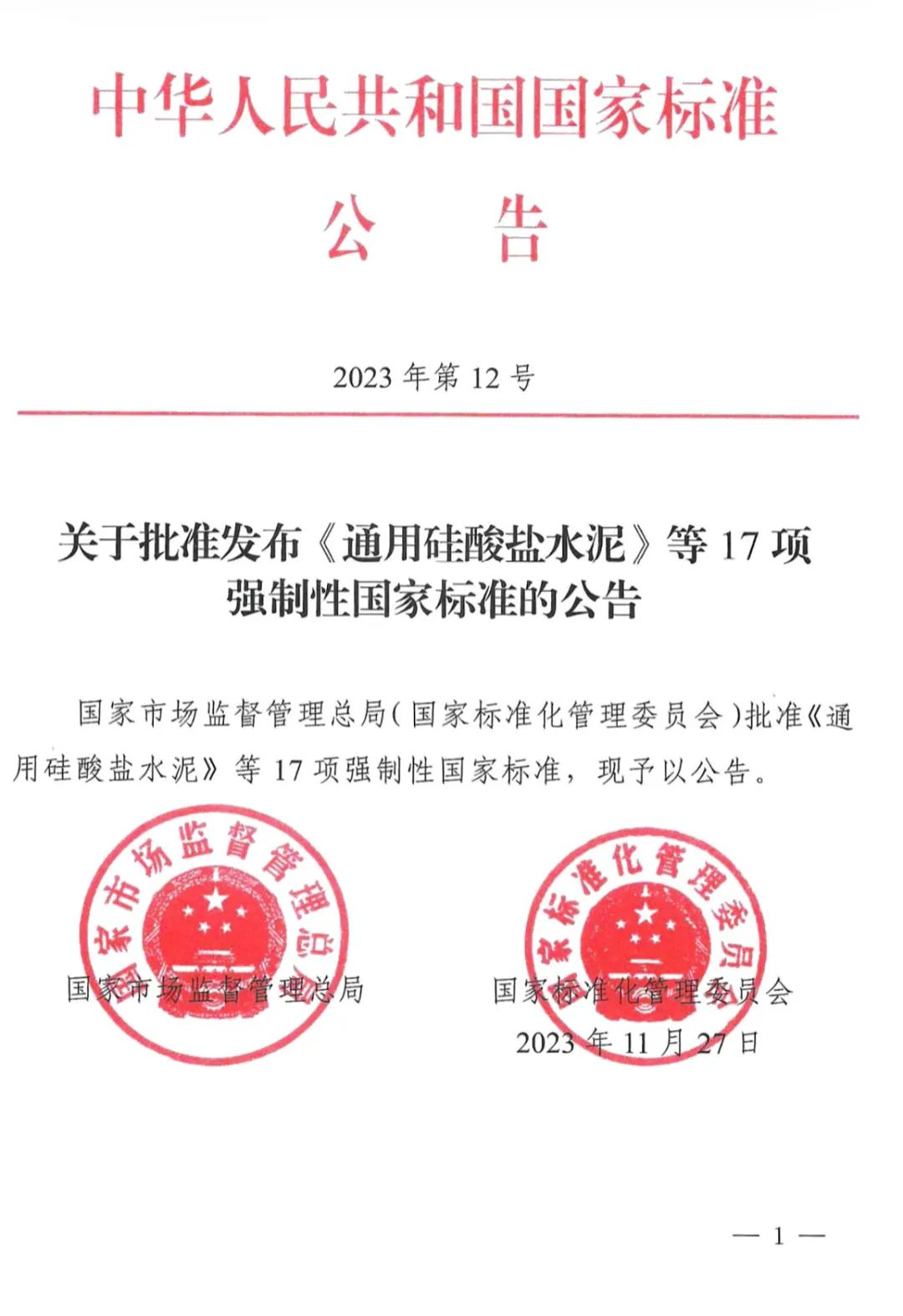

2023年11月27日，工业和信息化部组织制定的GB 175-2023《通用硅酸盐水泥》强制性国家标准由国家市场监督管理总局、国家标准化管理委员会批准发布，将于2024年6月1日起开始实施。

一、将“条文强制”修订为“全文强制”

通用硅酸盐水泥作为结构性建筑的主要原材料，其质量的合格与否涉及建筑 物的安全和人身、财产安全，所以标准修订为全文强制性。

二、标准中引用了一些重要标准

（1）增加了GB 31893《水泥中水溶性六价铬（VI）的限量及测定方法》

随着经济的发展和社会的进步，对人身健康的问题越来越重视。为了保证人 身健康，本次标准修订将水泥中水溶性六价铬（VI）和放射性列为型式检验的内容。

（2） 增加了GB/T21371《用于水泥中的工业副产石膏》

GB/T21371-2019《用于水泥中的工业副产石膏》明确了工业副产石膏对水泥性能的影响要求，并规定了pH值、放射性物质限值等指标的要求，以试验证明对水泥性能是无害的。

（3）增加了GB 6566 《建筑材料放射性核素限量》

随着经济的发展和社会的进步，对人身健康的问题越来越得到社会重视。为了保证人身健康，本次标准修订将水泥中水溶性六价铬（VI）和放射性列为型式检验的内容。

（4）增加了GB/T×××《粉煤灰中的铵离子含量的限量及检验方法》

随着我国环保要求的提高，热电厂脱硝全面展开，但同时带来粉煤灰中的铵 残留的问题，并影响水泥混凝土的性能。为此，我国对粉煤灰中的铵离子含量进 行了限定。

（5）增加了GB/T 35164-2017《用于水泥、 砂浆和混凝土中的石灰石粉》

（6）水泥组分测定改为“按GB/T 12960《水泥组分定量测定》进行”

通用硅酸盐水泥组分检验结果应符合本标准的技术要求。

水泥组分测定方法直接采用 GB/T12960国家标准，以解决第三方和第二方检验的需要；同时，促进水泥企业加强水泥组分的控制。

（7）增加了型式检验和检验频次的要求，以及判定规则

在水泥出厂中增加了“水泥出厂时，生产者应向用户提供产品质量证明材料。质量证明材料包括水溶性铬（VI）、放射性、压蒸安定性等技术指标的型式检验结果，混合材掺量及种类等出厂技术指标的检验结果或确认结果”的规定。

三、对水泥组分进行了细化和调整

（1）将普通硅酸盐水泥允许替代组分改为“0-5%”的“本替代组分为符合本标准规定的石灰石、 砂岩、窑灰中的一种材料”；

（2）将矿渣硅酸盐水泥允许替代组分”改为“0-8%”的“本替代组分为符合本标准规定的粉煤灰、火山灰、石灰石、砂岩、窑灰中的一种材料”；

（3）将复合硅酸盐水泥中修改为“本组分材料由符合本标准的粒化高炉矿渣、粉煤灰、火山灰质混合材料、石灰石、砂岩中的三种（含）以上材料组成。其中石灰石和砂岩的总量小于水泥质量的 20%”以及“0-8%”的“本替代组分为符合本标准规定的窑灰”；

四、对水泥混合材料标准要求的修订

对粒化高炉矿渣、粉煤灰、火山灰质混合材料等提出了具体的技术要求；

取消了“活性混合材料”和“非活性混合材”；

将“石灰石中的三氧化二铝（质量分数）应不大于 2.5%”改为“石灰石、砂岩的亚甲基蓝值 不大于 1.4g/kg。其目的是限制粘土量。

五、修订了部分技术指标要求

1、取消了复合硅酸盐水泥的32.5、32.5R强度等级

  根据第1号和第3号修改单，取消复合水泥的 32.5（R）强度等级。

2、调整氧化镁含量的技术要求

将硅酸盐水泥的氧化镁（质量分数）由“≤5.0%”改为“≤6.0%”。同时增加了“压蒸安定性合格”的要求，并作为型式检验的参数之一。

3、调整氯离子含量的技术要求

将氯离子（质量分数）由“≤0.06%”改为“≤0.10%”。

4、修改低碱水泥的技术要求

修改为“当用户要求提供低碱水泥时，由买卖双方协商确定”；增加了水泥放射性核素限量和测定方法；

5、调整了水泥3d强度指标

修订了各强度等级水泥的3d抗压强度指标。

6、修订了通用硅酸盐水泥细度的技术要求
